Jak bezpiecznie mocować rury o dużej średnicy podczas spawania?

Rury można bezpiecznie mocować podczas spawania, łącząc stabilne podpory mechaniczne, odpowiednie narzędzia do wyrównywania oraz urządzenia do kontrolowanego pozycjonowania, które przez cały cykl spawania utrzymują rurę nieruchomo w miejscu. Właściwy dobór zależy od średnicy rury, jej masy oraz warunków panujących na miejscu. Poniżej odpowiadamy na najczęstsze pytania dotyczące mocowania rur, abyś mógł przygotować każde złącze spawalnicze w sposób bezpieczny i efektywny.

Jakie są główne zagrożenia związane z niezabezpieczonymi rurami podczas spawania?

Niezabezpieczone rury podczas spawania stwarzają trzy bezpośrednie zagrożenia:

• Rura może się przetoczyć lub przesunąć w trakcie spawania, niszcząc złącze i spoiny
• Nagłe przemieszczenie może spowodować obrażenia spawacza lub pobliskich pracowników
• Rozregulowanie wynikające z ruchu rury prowadzi do wadliwych spoin, które nie przejdą odbioru technicznego lub zawiodą podczas eksploatacji

Ryzyko wzrasta wraz ze średnicą i masą rury, jednak nawet mniejsze rury na nierównym podłożu mogą się nieoczekiwanie przesunąć, jeśli nie są odpowiednio podparte.

Nawet lekkie pochylenie lub nierówna powierzchnia wystarczą, by niepodparta rura się przesunęła. Gdy zdarzy się to podczas sczepiania, szczelina złącza zmienia się, a sczep może pęknąć. Podczas pełnych przejść spawalniczych ruch rury powoduje niejednolite wtopienie i nierównomierne rozprowadzanie ciepła, co obniża jakość gotowej spoiny.

Poza jakością spoiny istnieje bezpośrednie zagrożenie bezpieczeństwa. Ciężka rura staczająca się z prowizorycznej podpory może spowodować poważne urazy zmiażdżeniowe. Właściwe zabezpieczenie rur podczas spawania nie jest opcjonalne na profesjonalnych placach budowy — to podstawowy wymóg chroniący zarówno pracowników, jak i gotową instalację.

Jakich narzędzi używa się do utrzymywania rur w pozycji podczas spawania?

Głównymi narzędziami służącymi do utrzymywania rur w pozycji podczas spawania są stojaki rurowe, rolki rurowe, kołnierze centrujące oraz systemy obrotników. Każde z tych narzędzi pełni inną funkcję: stojaki zapewniają stabilne podparcie i właściwą wysokość, rolki umożliwiają kontrolowany obrót, a kołnierze centrujące blokują dwa końce rur w precyzyjnym osiowym wyrównaniu przed sczepianiem i w jego trakcie.

Kompletny zestaw podpór obejmuje zazwyczaj:

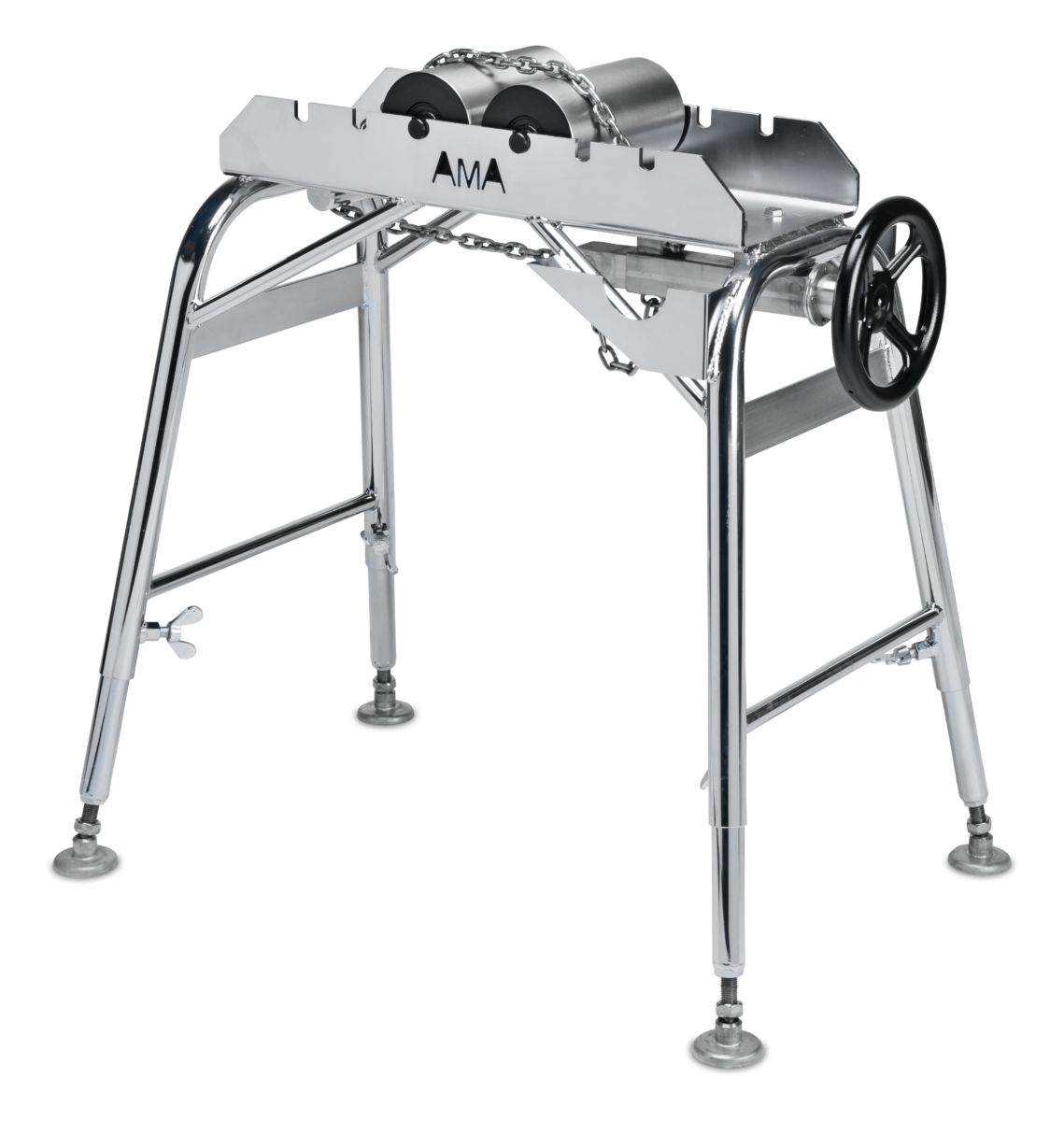

• Regulowane stojaki rurowe, które podpierają rurę na właściwej wysokości roboczej i zapobiegają jej toczeniu się
• Rolki lub obrotniki rurowe, które umożliwiają płynne obracanie rury bez konieczności zmiany pozycji przez spawacza
• Kołnierze centrujące, które zaciskają się wokół zewnętrznej strony dwóch końców rury, utrzymując je w wyrównaniu
• Systemy przeciwwag do rur z kolankami lub wystającymi elementami powodującymi nierównowagę

W przypadku większych średnic i cięższych rur właściwym wyborem jest zmotoryzowany zestaw obrotników. Zestaw AMA HD Rotator Set łączy na przykład zmotoryzowany obrotnik z ręcznym stołem rolkowym i solidnym stojakiem podporowym, tworząc kompletny system do rur o średnicach od 100 mm do 1000 mm. Tego rodzaju sprzęt do spawania rur eliminuje konieczność ręcznego repozycjonowania i utrzymuje spawacza w jednej ergonomicznej pozycji przez cały czas spawania.

Jak średnica rury wpływa na dobór metody mocowania?

Średnica rury bezpośrednio determinuje nośność, geometrię podparcia oraz rodzaj potrzebnego sprzętu mocującego.

• Mniejsze rury do około 200 mm można obsługiwać za pomocą lekkich stojaków i prostych kołnierzy centrujących
• Gdy średnica przekracza 300 mm, masa i powierzchnia rury wymagają cięższych podpór, szerszych powierzchni kontaktowych rolek oraz narzędzi zaciskowych o większej nośności
• Przy średnicach powyżej 500 mm obrót bez zmotoryzowanego sprzętu staje się niepraktyczny

Ręczny obrót stalowej rury o dużej średnicy jest powolny, fizycznie wyczerpujący i niejednorodny. Zmotoryzowane obrotniki rurowe rozwiązują ten problem, zapewniając kontrolowaną i regulowaną prędkość obrotu, która utrzymuje jeziorko spawalnicze w optymalnym położeniu przez cały czas przejścia.

Kołnierze centrujące przy większych średnicach

Powyżej 600 mm zmieniają się również rozwiązania konstrukcyjne kołnierzy centrujących. Kołnierze w tym rozmiarze są zazwyczaj dwuczęściowe i wymagają dwóch dociskaczy, aby równomiernie rozłożyć siłę zacisku na całym obwodzie. Użycie jednego dociskacza na dużym kołnierzu pozostawia jedną stronę złącza niedostatecznie zaciśniętą, co pozwala na zmianę szczeliny podczas sczepiania.

Praktyczna zasada jest prosta: wraz ze wzrostem średnicy każdy element zestawu mocującego musi być do niej odpowiednio dobrany. Łączenie ciężkich rur z niedowymiarowanymi podporami jest jedną z najczęstszych przyczyn błędów wyrównania na placach budowy.

Jak prawidłowo wyrównać rury przed sczepianiem?

Prawidłowy sposób wyrównywania rur przed sczepianiem polega na podparciu obu odcinków rur na stojakach ustawionych na jednakowej wysokości, dosunięciu końców rur do siebie z zachowaniem równomiernej szczeliny graniowej, a następnie założeniu kołnierza centrującego w celu zablokowania wyrównania osiowego i promieniowego przed wykonaniem jakichkolwiek sczepów. Przed zajarzeniem łuku należy sprawdzić wyrównanie wizualnie oraz za pomocą liniału.

Prawidłowa kolejność czynności

Wykonywanie sczepów przed dokręceniem kołnierza to częsty błąd, który na stałe utrwala błędne wyrównanie. Prawidłowa kolejność jest następująca:

1. Ustawić oba odcinki rur na stojakach i wyregulować wysokości tak, aby osie się pokrywały
2. Dosunąć końce rur do siebie i ustawić wymaganą szczelinę graniową za pomocą podkładek dystansowych lub narzędzi dopasowujących
3. Założyć kołnierz centrujący i równomiernie go dokręcić odpowiednim dociskaczem
4. Sprawdzić wyrównanie z dwóch kierunków przed spawaniem
5. Wykonać sczepiaki w równych odstępach wokół złącza, gdy kołnierz utrzymuje pozycję
6. Zdjąć kołnierz dopiero po zakończeniu i ostygnięciu sczepów

Narzędzia do wyrównywania rur, takie jak kołnierze centrujące ze stali nierdzewnej, ograniczają błędy dopasowania do minimum, ponieważ równomiernie rozkładają siłę zacisku na całym obwodzie rury. Jest to szczególnie przydatne na placach budowy, gdzie warunki gruntowe są nierówne, a rury mają tendencję do przesuwania się między pozycjonowaniem a sczepianiem.

Kiedy stosować rolki rurowe zamiast stałych podpór?

Rolki rurowe należy stosować zamiast stałych podpór zawsze wtedy, gdy rura wymaga obrotu podczas spawania lub montażu. Stałe podpory unieruchamiają rurę, co oznacza, że spawacz musi przemieszczać się wokół niej, aby wykonać złącze. Rolki umożliwiają obracanie rury, gdy spawacz pozostaje w jednej pozycji, co poprawia jednorodność spoiny i zmniejsza zmęczenie podczas długich odcinków.

Kiedy rolki są lepszym wyborem

Rolki są lepszym wyborem, gdy:

• Rura jest długa i ciężka, przez co zmiana pozycji przez spawacza jest powolna i wyczerpująca
• Wymagania dotyczące jakości spoiny są wysokie, a stały kąt palnika ma istotne znaczenie
• Spawane są trudne materiały, takie jak stal nierdzewna, gdzie wprowadzanie ciepła musi być starannie kontrolowane
• Stosowane są metody spawania MIG lub MAG, które w największym stopniu korzystają ze stabilnej i jednolitej pozycji

Stałe podpory są bardziej odpowiednie, gdy rura jest już zainstalowana w stałej pozycji, gdy brak miejsca uniemożliwia obrót lub gdy potrzebne są jedynie krótkie spoiny naprawcze. W prefabrykacji i warunkach warsztatowych zmotoryzowane rolki rurowe są niemal zawsze bardziej wydajnym wyborem do spawania rur.

Jakie warunki na placu budowy utrudniają mocowanie rur?

Warunki, które najczęściej utrudniają mocowanie rur na placach budowy, to nierówne lub miękkie podłoże, ograniczona przestrzeń, niskie temperatury oraz konieczność pracy na wysokości lub wewnątrz estakad rurociągowych. Każdy z tych czynników ogranicza stabilność standardowego sprzętu podporowego i wymaga konkretnych adaptacji w celu utrzymania bezpiecznego i precyzyjnego pozycjonowania rur.

Warunki gruntowe

Na czynnych placach budowy warunki gruntowe rzadko są idealne. Miękkie lub ubite żwirowe podłoże powoduje, że nogi stojaków rurowych zapadają się lub przesuwają pod obciążeniem, zmieniając wysokość i wyrównanie rury w trakcie spawania. Podkładki ze sklejki lub maty gruntowe pod nogami stojaków to proste rozwiązanie, o którym większość ekip budowlanych przypomina sobie dopiero wtedy, gdy stojakowi zapada się noga podczas krytycznego przejścia.

Ograniczona przestrzeń

Gdy rura przebiega przez estakadę rurociągową lub wąski wykop, nie ma miejsca na ustawienie obrotnika obok niej. Stojaki do estakad rurociągowych mocowane bezpośrednio do belek estakady i unoszące rurę na rolkach kulkowych rozwiązują ten problem, umożliwiając obrót wewnątrz samej konstrukcji estakady bez zajmowania przestrzeni podłogowej po żadnej ze stron.

Niskie temperatury

Niskie temperatury wpływają na wydajność sprzętu. Gumowe koła napędowe obrotników rurowych mają ograniczoną odporność termiczną, a w bardzo niskich temperaturach smary w obudowach łożysk mogą gęstnieć i zmniejszać płynność toczenia rolek. Sprawdzenie specyfikacji sprzętu pod kątem zakresów temperatury roboczej przed wdrożeniem na zimowych placach budowy oszczędza czas i zapobiega nieoczekiwanym awariom.
